ažná kulová spojka (přípojný kloub) AL-KO AK 161 nahrazuje starší typ AK 160. Je určená pro montáž na nájezdové brzdy do 1600 kg s průměrem tažné trubky 50 mm a vrtáním pro horizontálně umístěné upevňovací šrouby. Díky přiloženým distančním vložkám je možné ji namontovat rovněž na tažnou trubku o průměru 45 nebo 35 mm Spojka se běžně upevňuje dvěma horizontálně umístěnými šrouby (nejsou součástí dodávky, na přání dodáváme samostatně). V zadní části tažné spojky je také otvor pro vertikálně umístěný šroub, který umožňuje použít tažnou spojku i na nájezdových brzdách s upevňovacími šrouby umístěnými „do kříže“.
Maximální povolené svislé zatížení spojky je 120 kg a je určená pro přívěsy vybavené nájezdovou brzdou do nejvyšší povolené/technicky přípustné hmotnosti přívěsu 1600 kg.
Sada tažné spojky AL-KO AK 161 pro tažnou trubku o průměru 50 mm s gumovou krytkou Soft Dock a distančními vložkami pro montáž na tažné trubky průměru 35 a 45 mm.
Tažná kulová spojka (přípojný kloub) AL-KO AK 161 nahrazuje starší typ AK 160. Je určená pro montáž na nájezdové brzdy do 1600 kg s průměrem tažné trubky 50 mm a vrtáním pro horizontálně umístěné upevňovací šrouby. Díky přiloženým distančním vložkám je možné ji namontovat rovněž na tažnou trubku o průměru 45 nebo 35 mm Spojka se běžně upevňuje dvěma horizontálně umístěnými šrouby (nejsou součástí dodávky, na přání dodáváme samostatně). V zadní části tažné spojky je také otvor pro vertikálně umístěný šroub, který umožňuje použít tažnou spojku i na nájezdových brzdách s upevňovacími šrouby umístěnými „do kříže“.
Maximální povolené svislé zatížení spojky je 120 kg a je určená pro přívěsy vybavené nájezdovou brzdou do nejvyšší povolené/technicky přípustné hmotnosti přívěsu 1600 kg.
Tažná spojka je vybavena indikátorem správného připojení. U odpojeného nebo špatně připojeného kloubu je zelený plastový indikátor zapadlý do kovového lůžka na hlavě tažné spojky a není vidět. Zároveň je jasně viditelný červený proužek na zadní straně rukojeti. Při správném připojení se vysune indikátor z kovového lůžka nahoru a zůstane ve vysunuté poloze tak, že je zřetelně viditelný. Při tom se páka sklopí do zavřené polohy a červený proužek na její zadní straně se skryje.
Na pravé boční straně spojky najdete indikátor míry opotřebení. Po připojení tažné spojky lze rychle posoudit míru opotřebení kloubového spojení a s tím spojená rizika. Indikátor míry opotřebení je rozdělen na dvě části – jedna je označena znaménkem „+“ a jedna „-„. Po připojení neopotřebené tažné spojky na neopotřebený kulový závěs se jezdec indikátoru nachází v poli se znaménkem „+“. Postupným opotřebováváním dosedacích ploch kloubu dochází k postupnému přesouvání ukazatele indikátoru. Pokud je po připojení kloubu na tažnou kouli ukazatel indikátoru v poli se znaménkem „-„, je nutné vyměnit tažnou spojku za novou. Pozor! Pokud máte na vozidle nadměrně opotřebenou tažnou kouli, nebude se ukazatel nacházezt v poli „+“ ani po připojení nové tažné spojky a existuje reálné riziko rozpojení spoje během jízdy!
Oproti staršímu typu AK 160 je tato tažná spojka rovněž vybavena rukojetí z měkčeného plastu a protiskluzovou ochranou. Na rukojeti se nově také nachází stiskací pojistka zabraňující samovolnému nebo nechtěnému otevření tažné spojky.
Dodáváno s gumovou krytkou Soft Dock pro ochranu tažného vozidla před poškrábáním při drobných kolizích během manipulace s přívěsem a dvěma distančími vložkami pro montáž na tažné trubky o průměru 35 nebo 45 mm.

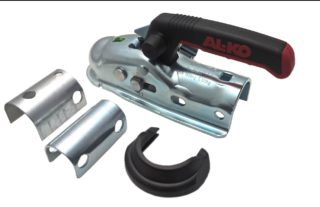

Obsah balení:
- 1x tažná spojka AK 161
- 1x gumová krytka AL-KO Soft Dock
- 1x distanční vložka pro montáž na trubku o průměru 45 mm
- 1x distanční vložka pro montáž na trubku o průměru 35 mm
